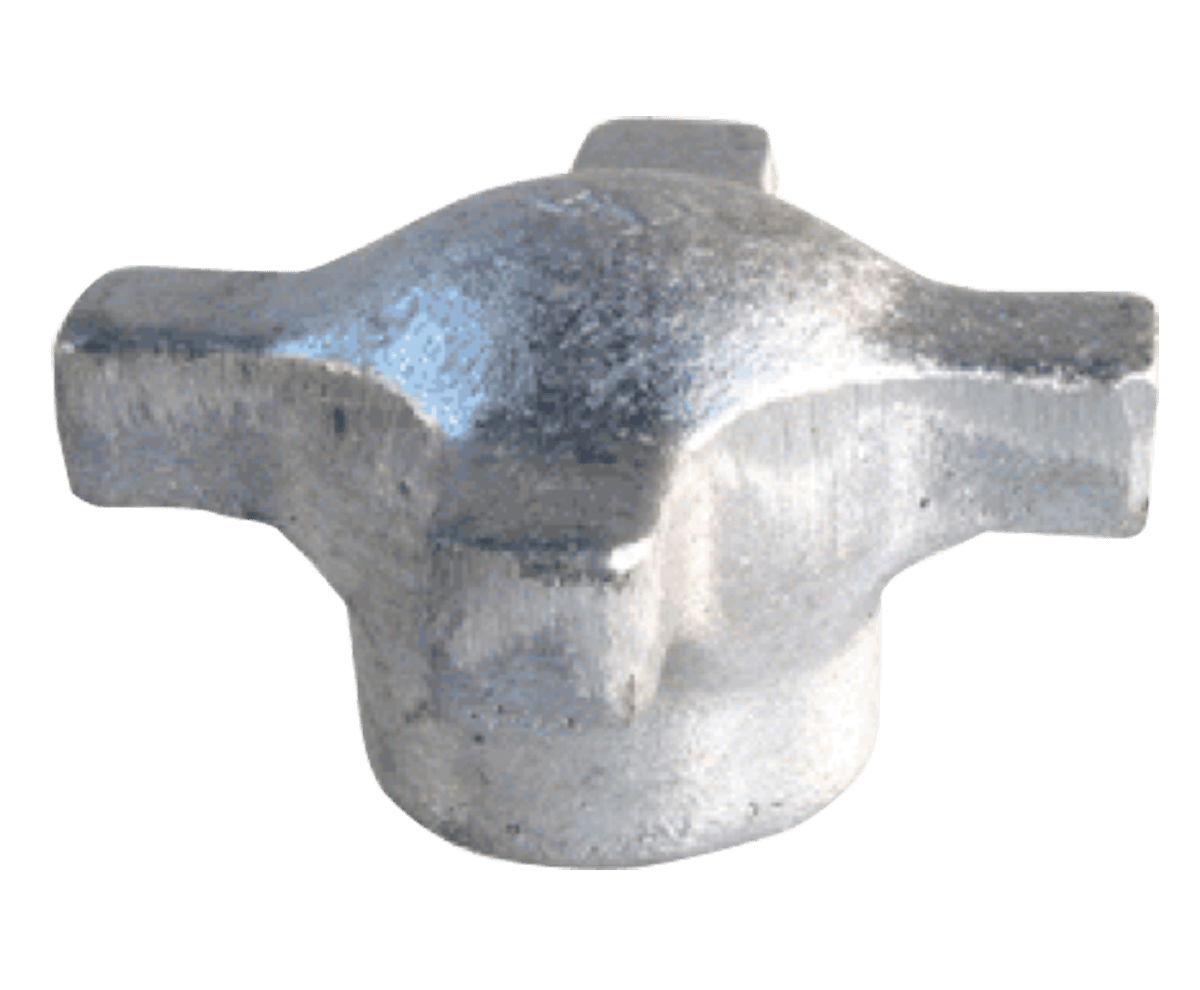

Blank
QUANTITY PART NO. D
DIA
A
DIA
B C H E
CL-25-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 —
CL-45-HK-4A 2-1/8 1 5/8 7/16 1-3/8 —
Tapped (Inch)
QUANTITY PART NO. D
DIA
A
DIA
B C H E
THREAD
E
THREAD
DEPTH ±.06
CL-10-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 1/4-20 7/8
CL-20-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 5/16-18 7/8
CL-20-HK-4A 2-1/8 1 5/8 7/16 1-3/8 5/16-18 1
CL-30-HK-4A 2-1/8 1 5/8 7/16 1-3/8 3/8-16 1
CL-40-HK-4A 2-1/8 1 5/8 7/16 1-3/8 1/2-13 1
Tapped Through (Inch)
QUANTITY PART NO. D
DIA
A
DIA
B C H E
THREAD
CL-1-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 1/4-20
CL-2-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 5/16-18
CL-2-HK-4A 2-1/8 1 5/8 7/16 1-3/8 5/16-18
CL-3-HK-4A 2-1/8 1 5/8 7/16 1-3/8 3/8-16
CL-4-HK-4A 2-1/8 1 5/8 7/16 1-3/8 1/2-13
Reamed (Inch)
QUANTITY PART NO. D
DIA
A
DIA
B C H E
DIA
E
DIA
DEPTH ±.06
CL-27-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 3/16 7/8
CL-21-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 1/4 7/8
CL-22-HK-2A 1-3/4 3/4 1/2 3/8 1-1/8 5/16 7/8
CL-22-HK-4A 2-1/8 1 5/8 7/16 1-3/8 5/16 1
CL-23-HK-4A 2-1/8 1 5/8 7/16 1-3/8 3/8 1
CL-24-HK-4A 2-1/8 1 5/8 7/16 1-3/8 1/2 1
Tapped (Metric)
QUANTITY PART NO. D
DIA
(mm)
A
DIA
(mm)
B
(mm)
C
(mm)
H
(mm)
E
THREAD
THREAD
PITCH
(mm)
E
THREAD
DEPTH ±1.6
(mm)
CLM-10-HK-2A 44 19 13 10 29 M6 1 22
CLM-20-HK-2A 44 19 13 10 29 M8 1.25 22
CLM-20-HK-4A 54 25 16 11 35 M8 1.25 25
CLM-30-HK-4A 54 25 16 11 35 M10 1.5 25
CLM-40-HK-4A 54 25 16 11 35 M12 1.75 25
Tapped Through (Metric)
QUANTITY PART NO. D
DIA
(mm)
A
DIA
(mm)
B
(mm)
C
(mm)
H
(mm)
E
THREAD
THREAD
PITCH
(mm)
CLM-1-HK-2A 44 19 13 10 29 M6 1
CLM-2-HK-2A 44 19 13 10 29 M8 1.25
CLM-2-HK-4A 54 25 16 11 35 M8 1.25
CLM-3-HK-4A 54 25 16 11 35 M10 1.5
CLM-4-HK-4A 54 25 16 11 35 M12 1.75
Reamed (Metric)
QUANTITY PART NO. D
DIA
(mm)
A
DIA
(mm)
B
(mm)
C
(mm)
H
(mm)
E
DIA
(mm)
E
DIA
DEPTH ±1.6
(mm)
CLM-21-HK-2A 44 19 13 10 29 6 22
CLM-22-HK-2A 44 19 13 10 29 8 22
CLM-23-HK-4A 54 25 16 11 35 10 25
CLM-24-HK-4A 54 25 16 11 35 12 25
